KUB

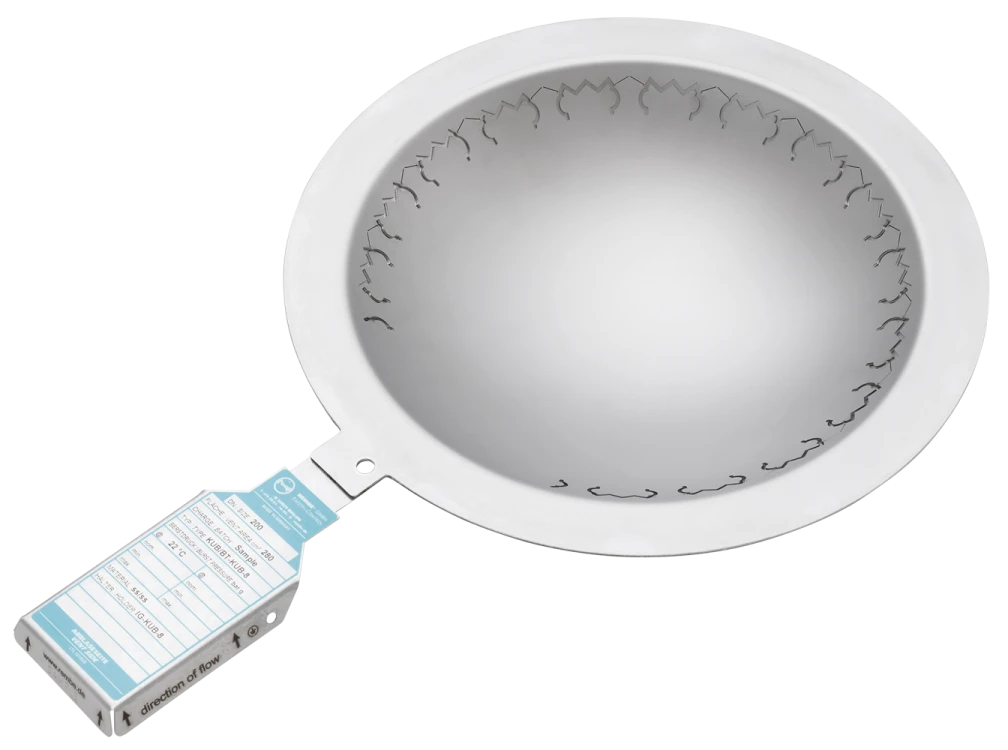

KUB® este singurul disc de rupere fabricat folosind formula de sarcină critică a lui Euler pentru a determina presiunea de spargere, creând cel mai robust disc de rupere de înaltă performanță disponibil. Spre deosebire de alte soluții pentru discuri de rupere în care se creează un punct slab în metal, KUB® este o soluție unică, de înaltă inginerie, beneficiind de o serie de știfturi de flambaj care se prăbușesc cu precizie pentru o deschidere completă și fiabilă. Deoarece nu există un punct slab specific pe discul de rupere, KUB® este o soluție extrem de robustă, aproape imună la deteriorarea cauzată de manipulare incorectă, instalare necorespunzătoare sau chiar scăpare! Acest lucru maximizează durata de viață a discului și minimizează investițiile pe termen lung prin reducerea costurilor continue de înlocuire. KUB® prezintă un design în două straturi, cu suprafața netedă și impecabilă a membranei de etanșare orientată spre proces, reducând la minimum posibilitatea de deteriorare din cauza coroziunii. Având un raport de funcționare de 98%, KUB® nu este supus oboselii nici măcar la presiuni de funcționare mai mari* și în cele mai solicitante condiții de proces în aplicații cu vapori, gaze, lichide sau bifazice. Spre deosebire de multe alte discuri cu acțiune inversă, construcția unică a KUB® îl face complet compatibil cu aplicațiile exclusiv lichide, maximizând punctele de instalare care pot beneficia de acest disc de rupere, simplificând rutinele de instalare, întreținere și achiziție ale clienților.
* În funcție de aplicația specifică.
Prelungește durata de viață a supapei de siguranță.
Potrivit pentru vid complet și rezistență la contrapresiune, KUB®, cu designul său nefragmentar, poate fi instalat în amonte de o supapă de siguranță pentru a izola supapa de proces. Atunci când este utilizat în combinație, KUB® va asigura cea mai bună stare posibilă a supapei de siguranță, extinzând semnificativ intervalele de service și durata de viață generală a supapei, maximizând în același timp rentabilitatea investiției. Designul etanș previne emisiile și costurile asociate, protejând în același timp supapa de siguranță de medii corozive, agresive sau adezive, permițând utilizarea supapelor de siguranță în materiale mai rentabile. Discul de rupere special KUB® seria V permite testarea in situ a supapei de siguranță.
Inspectați și reinstalați cu ușurință.
Simplu de instalat, KUB® este, de asemenea, extrem de ușor de demontat și reinstalat în timpul curățării de rutină sau al verificărilor de întreținere, fără a vă îngrijora de deteriorarea discului. Instalat într-un suport IG-KUB®, KUB® are un design independent de cuplu, care utilizează o etanșare metal-pe-metal etanșă, care permite reinstalarea și utilizarea în siguranță a discului de rupere după inspecție. Designurile independente de cuplu ale REMBE® sunt rezistente la deteriorările cauzate de instalare, ceea ce crește capacitatea de a repune în funcțiune procesul cât mai repede posibil, fără a se îngrijora că presiunea de spargere ar fi putut fi afectată. Fără a fi necesare unelte speciale de instalare, KUB® oferă o instalare rapidă și simplă, cu o eliberare precisă a presiunii pentru un timp de nefuncționare minim. Cu una dintre cele mai largi game de presiune și dimensiuni de spargere pentru un disc de rupere cu acțiune inversă (20 mm până la 800 mm), KUB® este soluția ideală pentru o gamă largă de procese industriale dificile. Gama largă de presiune permite ca multe procese diferite să fie echipate cu acest singur tip de disc de rupere. Este necesar un singur sistem de susținere pentru toate discurile de rupere cu acțiune inversă REMBE®. Dacă condițiile procesului se schimbă în viitor, de exemplu, presiunea de spargere, trebuie înlocuit doar discul de rupere. Se utilizează împreună cu sistemul reutilizabil de detectare NIMU al REMBE® pentru un ansamblu complet al discului de rupere, asigurând o notificare fiabilă în cazul spargerii discului.
Avantaje
Element unic cu știft de flambaj – creează cel mai robust design al discului de rupere disponibil.
Reinstalare și reutilizare ușoară după inspecție – garantează durata maximă de viață a unui disc de rupere, reducând costurile pieselor de schimb.
Presiune de spargere independentă de cuplu.
Practic imun la deteriorare în timpul instalării, transportului sau depozitării – maximizează timpul de funcționare al procesului și costurile inutile de înlocuire.
Extinde durata de viață a supapei de siguranță – designul robust protejează supapele de mediile de proces, reducând riscul de coroziune și maximizând investiția generală.
Cea mai largă gamă de dimensiuni și presiuni de spargere într-un singur disc cu acțiune inversă – tip cu un singur disc potrivit pentru o gamă largă de condiții de proces, îmbunătățind rutinele de achiziție, inspecție și întreținere.
Compatibil cu aplicațiile exclusiv lichide – maximizează punctele de instalare în care se pot obține beneficiile acestei tehnologii.
| Feature | Characteristics | Variations |
|---|---|---|
| Signalling available | ✓ | NIMU, SIGU, BT-S, FOS, SB(-S), SGK, SBK-S |
| Safety valve isolation | ✓ | - |
| Tolerance | % | ±10 (±5, -0/+10, +0/-10 upon request) | - |
| Manufacturing design range | % | 0 | - |
| Operating ratio | % | up to 98 ** | - |
| Non-fragmenting design | ✓ | - |
| Temperature range | °C | -80 to 600 *** | - |
| Leakrate | mbar l s-1 | 10-4 to 10-6 | - |
** Depending on the specific application.
*** Alternative temperatures available upon request.
| Process medium | Suitability |
|---|---|
| Gas | Steam | ✓✓ |
| Liquid with gas cushion | ✓✓ |
| Liquids | ✓ |
| Two phase flow | ✓ |
| Hygienic applications | ✓✓ |
✓✓ recommended
✓ suitable
