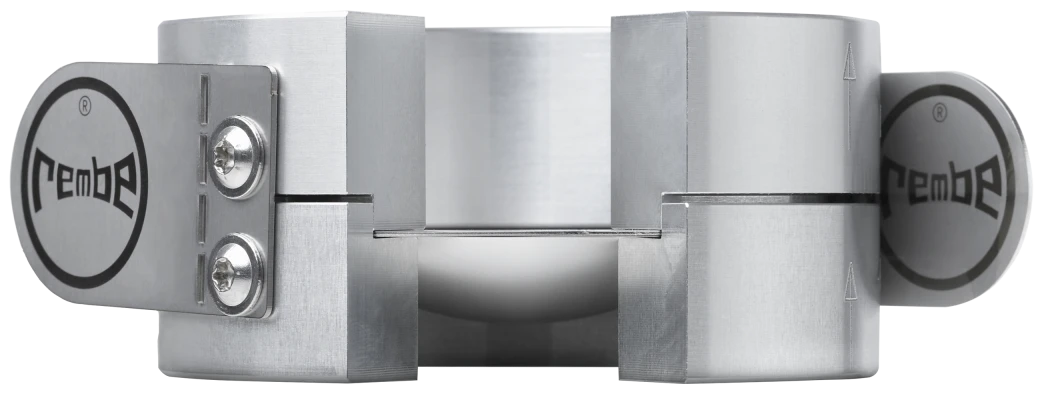

Suport din două piese

Designul unic al suportului garantează că discul de rupere este întotdeauna introdus corect. O clemă complet metalică asigură etanșarea. Aceasta previne deteriorarea discului de rupere și permite reutilizarea acestuia după ce a fost îndepărtat, de exemplu, în timpul unei inspecții. Suportul pentru disc de rupere IG are un scaun înclinat și este conceput pentru discuri de rupere cu acțiune înainte. Aranjamentul oblic al scaunului la 30° creează etanșarea optimă pentru discul de rupere, asigurând integritatea etanșă. Ieșirea suportului are o rază mică la care este adaptat discul de rupere. Aceasta garantează potrivirea perfectă a discului de rupere și menține deschiderea sa optimă.

Descriere

Avantaje

Garnitură complet metalică pentru o etanșeitate excelentă.

Ușor de instalat.

Se potrivește tuturor dimensiunilor standard de flanșe, sunt posibile modele personalizate.

Disponibil într-o gamă largă de materiale.

Cere ofertă

Date tehnice

Downloads

Productinformation IG.pdf Productinformation IG-KUB.pdf Productinformation IG-HL.pdf

More types

IG-KUB^®

For reverse acting rupture discs KUB^® and IKB^®

The IG-KUB^® rupture disc holder is designed to provide safe and simple installation of the KUB^® or IKB^® reverse acting rupture discs. Inherent safety features prevent incorrect installation. The torque independent disc and holder assembly is simply placed within the bolt-hole pitched circle diameter (pcd) of the companion flange. All international flange classes are suitable, such as DIN, ANSI, JIS etc..

Product parameters

Type*	Description
IG	Standard
IG-S, IG-SS	With lateral threaded tap in the outlet part of holder, one (S) or two (SS) taps, version with integrated cable gland
IG-SH	Special height
IG-F, IG-FF	With tongue, single or double-sided
IG-FN	With tongue in outlet and groove in inlet
IG-NF	With groove in outlet and tongue in inlet
IG-N, IG-NN	With groove, single or double-sided
IG-V, IG-VV	With male, single or double-sided
IG-R, IG-RR	With female, single or double-sided
IG-RJ	With Ring Type Joint Face, single-sided
IG-RJRJ	With Ring Type Joint Face, double-sided

* Other combinations of F=tongue, N=groove, V=male, R=female and RJ=Ring Type Joint Face available

Industrii:

Aerospatiala

Fabrica de bere

Industria alimentara

Titei si gaze

Industria farmaceutica

Chimica - petrochimica

Aplicații:

Industria chimica

Separarea și tratarea petrolului și gazelor

Petrochimie

Vase de procesare

Rafinarie

Autoclave

Reactoare chimice

Condensatoare

criostate + containere de transport

Module de compresoare de gaz

Turbine cu gaz pentru producerea energiei

containere intermodale pentru substanțe corozive / agresive

Centrale electrice

Separatoare

Reactoare

Cryogenie

Industria alimentara

Recipiente sub presiune etanșe la gaze

Containere pentru mărfuri periculoase

LNG

Mixere

Sisteme de osmoza inversa

Uscătoare prin pulverizare

Rezervoare sterile / aseptice

LDPE

Instalatii de desalinizare

Instalatii de distilare

Flare stacks

Aplicatii FPSO

Energie geotermala

Schimbătoare de caldura

Supapa de siguranță de izolare
