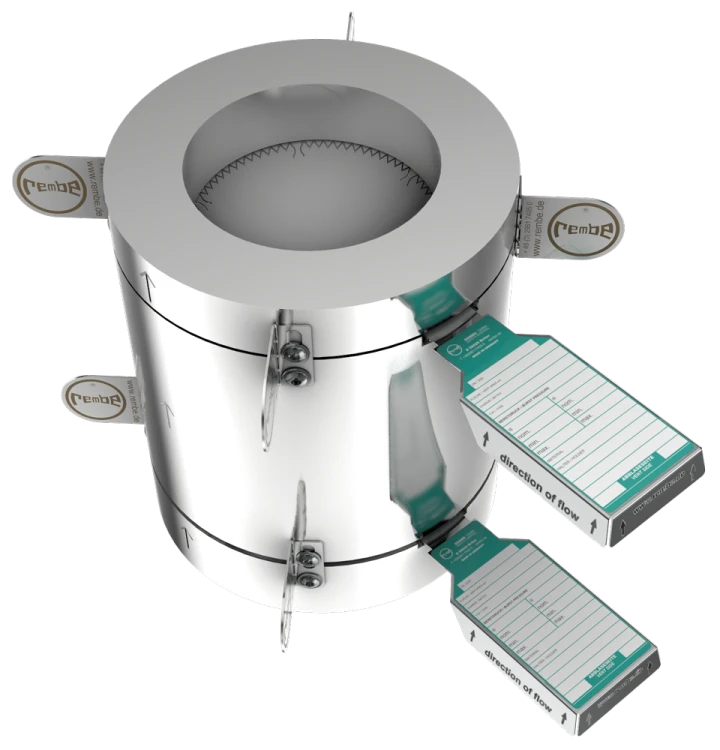

Suport dublu

Utilizarea a două discuri de rupere în combinație permite continuarea în siguranță a procesului după distrugerea unui disc, deoarece procesul este încă securizat de un al doilea disc (închis). Din acest motiv, procesele de producție care utilizează medii toxice sau corozive sau au contrapresiuni variabile sau ridicate sunt adesea protejate de două discuri de rupere instalate în serie. Acestea pot fi instalate fie individual, fie, mai elegant, într-un suport pentru disc de rupere cu ansamblu dublu de discuri. Acest lucru face posibilă și utilizarea diferitelor tipuri de discuri de rupere în combinație, de exemplu, un disc de rupere cu trei secțiuni și un disc de rupere cu acțiune inversă. De asemenea, cele două discuri de rupere pot fi proiectate să reacționeze la presiuni diferite. Spațiul dintre cele două discuri este monitorizat pentru a se asigura că nu se acumulează contrapresiune și că orice scurgeri datorate coroziunii discului de rupere primar sunt identificate imediat.

Presiunile de răspuns ale celor două discuri depind de condițiile de funcționare. Ansamblurile cu discuri duble sunt instalate ca unități de inserție între flanșele gâtului de sudură conform standardelor DIN sau ANSI. Direcția de curgere trebuie respectată în timpul instalării.
