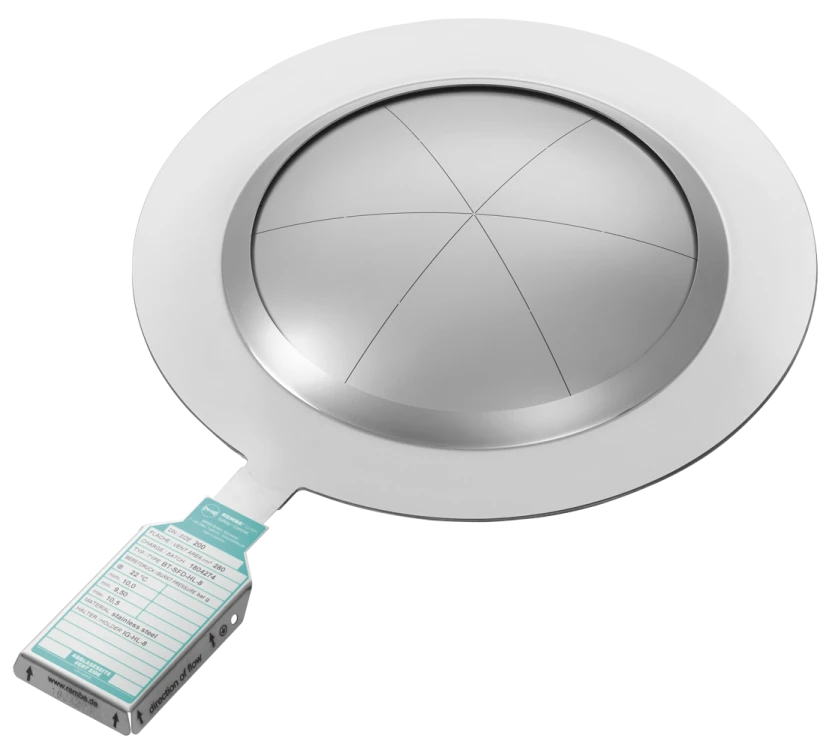

SFD (Disc de Rupere Sublimat cu Acțiune Directă) este o soluție versatilă pentru disc de rupere, potrivită pentru utilizare într-o gamă largă de condiții de proces. Fabricat folosind metoda laserării de precizie Contour, acest disc de rupere cu acțiune directă elimină problemele comune din industrie asociate cu discurile zgâriate mecanic, cum ar fi defectarea prematură, coroziunea liniei de zgârietură și găurile de știft. Problemele neașteptate pot cauza timpi de nefuncționare costisitoare, iar tehnologia CPL™ de la REMBE® maximizează durata de viață a discului instalat și asigură un control precis și de înaltă calitate al spargerii, chiar și în cele mai dure medii. SFD are un design cu profil redus, fără fragmentare, permițând economisirea spațiului în timpul instalării și asigurând că performanța supapei de siguranță nu este afectată de discul de rupere deschis. CPL™ garantează linii precise de sublimare pe discul de rupere, oferind o deschidere precisă, completă, la spargere: maximizând fluxul mediului de proces prin discul de rupere. CPL™ oferă o față de proces netedă pe discul de rupere, eliminând în același timp necesitatea unei căptușeli suplimentare, care poate fi incompatibilă cu anumite medii de proces. Suprafața netedă asigură lipsa acumulărilor de material în proces, oferind fiabilitate pe termen lung a produsului chiar și în medii de proces agresive, ceea ce îl face ideal pentru procesele de polimerizare. SFD este o soluție rentabilă de înaltă performanță, capabilă să funcționeze în diverse condiții de proces, ceea ce îl face alegerea evidentă pentru procesele solicitante din industrii precum petrol și gaze, chimice și petrochimice, precum și alimentare și farmaceutice.
SFD este un disc de rupere sublimat cu laser, disponibil în dimensiuni de până la 24". Datorită rezistenței sale la vid și gamei largi de presiuni de răspuns de la 2 la 431 barg, SFD este ideal pentru o varietate de aplicații cu gaze sau lichide, în industria petrolului și gazelor, petrochimice și chimice, precum și multe altele. Raportul standard de funcționare este de până la 80%* din presiunea minimă de răspuns. Procesul avansat de fabricație cu laser garantează o deschidere fără fragmentare chiar și la cele mai mari presiuni. Sublimat pe partea de ventilație, SFD oferă o față de proces netedă, ceea ce reduce riscul de coroziune.
* În funcție de aplicația specifică.
Cea mai largă gamă de presiune pentru flexibilitate la nivelul întregii instalații. SFD îndeplinește o gamă largă de cerințe ale clienților privind discul de rupere, ceea ce îl face soluția ideală pentru a îndeplini o varietate de condiții de proces în întreaga instalație. Această soluție de înaltă performanță se mândrește cu una dintre cele mai mari dimensiuni - DN 20 până la DN 600 (3/4"-24") și intervale de presiune de rupere disponibile - 2 până la 431 bar g și poate fi fabricată într-o gamă largă de materiale anticorozive. Minimizarea variației discului de rupere în cadrul instalației poate oferi beneficii semnificative la instalare, achiziție și întreținere. SFD este potrivit pentru utilizarea cu diverse medii de proces, în gaz sau lichid sau ca o combinație a ambelor. SFD este complet compatibil cu aplicațiile exclusiv lichide, maximizând punctele de instalare în care poate fi instalată această soluție de înaltă performanță. Selectarea SFD pentru a îndeplini cerințele tuturor punctelor de instalare a discului de rupere din instalație: inclusiv acolo unde este necesară izolarea supapei de siguranță, poate oferi beneficii semnificative din punct de vedere al costurilor, nu numai în produsul în sine, ci și permițând ca supapa să fie furnizată din materiale mai rentabile. SFD este o soluție de înaltă performanță pentru diverse aplicații, inclusiv condiții de vid complet*. Compatibil cu suportul IG-HL REMBE® și dispozitivul de semnalizare NIMU pentru un ansamblu complet de disc de rupere, asigurând instalarea în siguranță și notificarea spargerii discului la nivelul întregului amplasament. * Valorile sunt conforme cu certificarea PED, pentru alte certificări, presiunile de spargere și MNFA (ASME Sec. VIII, Div. 1) pot varia. Avantaje Economisire de spațiu datorită modelului de deschidere cu profil redus. Fragmentare redusă. Potrivit pentru izolarea supapelor de siguranță. Față de proces netedă. Fabricat cu tehnologia REMBE® CPL™: Reduce timpul de nefuncționare cauzat de defecțiuni premature, coroziune sau perforații. Compatibil cu o gamă largă de condiții de proces.
| Feature | Characteristics | Variations |
|---|---|---|
| Signalling available | ✓ | NIMU, SIGU, BT-S, FOS, SB(-S), SGK, SBK-S |
| Burst tolerance | % | ± 10 (±5, -0/+10, +0/-10 on request) | - |
| Manufacturing design range | % | 0 | - |
| Operating ratio | % | 80 | - |
| Non-fragmenting design | ✓ | - |
| Temperature range | °C | -80 to 600 * | - |
| Leakrate | mbar l s-1 | 10-1 bis 10-6 | - |
* Depending on the specific application.
| Process medium | Suitability |
|---|---|
| Gas | Steam | ✓✓ |
| Liquid with gas cushion | ✓✓ |
| Two phase flow | ✓✓ |
| Hygienic applications | ✓✓ |
✓✓ recommended
✓ suitable
