ODV F

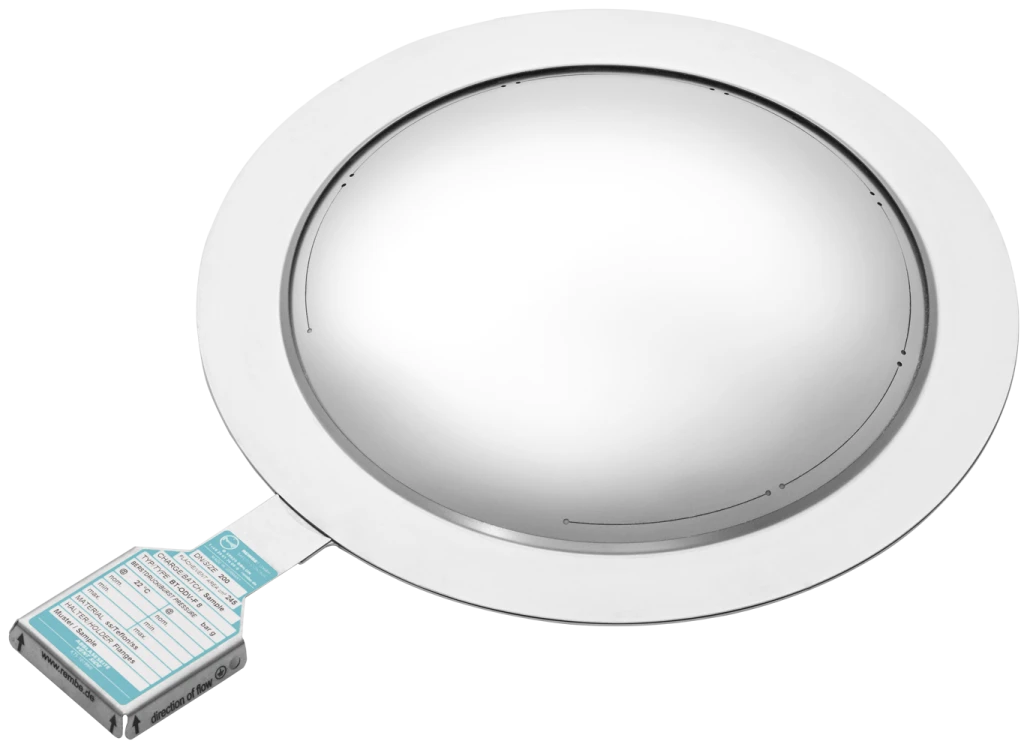

ODV F este un disc de rupere cu secțiune triplă, cu acțiune directă, conceput special pentru instalarea între flanșe standard din industrie. Această soluție rentabilă cuprinde trei elemente de disc de rupere, un element de rupere din secțiunea superioară, o membrană de etanșare și un suport de vid integrat, asigurând performanțe superioare și durabilitate într-o gamă largă de condiții de proces. Procesul unic de fabricație REMBE® utilizează utilaje laser de precizie pentru a crea elementele de rupere critice pentru a defini presiunea de rupere pentru o deschidere precisă, completă, cu alezaj.
ODV F este o soluție excelentă de eliberare a presiunii pentru o gamă largă de aplicații în diverse sectoare industriale. Compatibil cu condiții de funcționare de până la 0,05 bar g, ODV este potrivit pentru aplicații cu gaze, lichide și flux bifazic.
Avantaje
Fabricat cu tehnologia laser de precizie REMBE® - asigură performanțe și deschidere precise.
Potrivit pentru o gamă largă de presiuni - maximizează pozițiile în care discul poate fi instalat în întreaga instalație.
Soluție versatilă, rezistentă la coroziune - construcția cu trei secțiuni asigură o rezistență maximă la coroziune pentru performanțe fiabile pe termen lung.
Compatibil cu o gamă largă de condiții de proces - soluție versatilă și rentabilă, potrivită pentru numeroase aplicații.
| Feature | Characteristics | Variations |
|---|---|---|
| Holder compatibility | Flange | - |
| Signalling available | ✓ | SK, SR |
| Pulsating, Cycling | ✓ | - |
| Vacuum resistance | ✓ | - |
| Back pressure resistance | ✓ | - |
| Torque independent burst pressure | ✓ | - |
| Burst tolerance | % | ± 10 (±5, -0/+10, +0/-10 upon request) | - |
| Manufacturing design range | % | 0 | - |
| Operating ratio | % | 80 | - |
| Non-fragmenting design | ✓ | - |
| Temperature range PED | °C | -10 to 250 | - |
| Leakrate | mbar l s-1 | 10-1 to 10-5 | - |
Vacuum resistance is size and pressure dependent and may require additional vacuum support.
All parameters to be confirmed by REMBE® dependent on customers application.
Temperature Range PED
| Material | min. °C | max. °C |
|---|---|---|
| Iconel | -196 | 600 * |
| Hastelloy | -196 | 400 * |
| Monel | -10 | 425 |
| Nickel | -10 | 600 |
| Stainless steel | -80 | 320 |
| Titanium | -10 | 300 |
| Tantalum | -10 | 250 |
| PTFE, PFA | -79 | 230 |
| FEP | -10 | 200 |
| Klingersil | -10 | 300 |
| PTFE Glass fiber | -10 | 230 |
| GYLON® blue | -210 | 260 |
* Temperature limits for PED certification may vary.
| Process medium | Suitability |
|---|---|
| Gas | Steam | ✓✓ |
| Liquid with gas cushion | ✓✓ |
| Liquids | ✓✓ |
| Two phase flow | ✓✓ |
✓✓ recommended
✓ suitable
