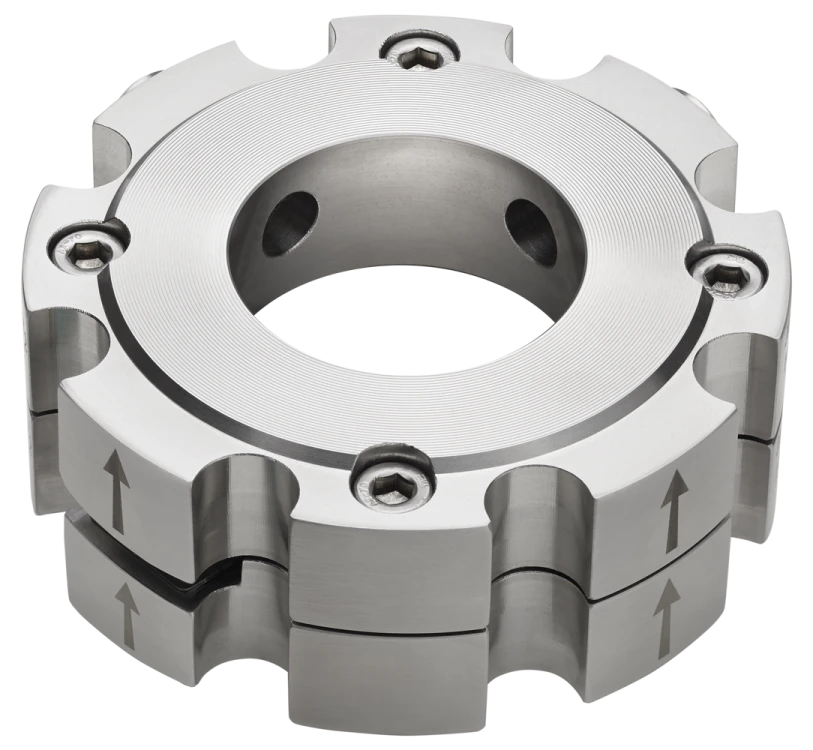

Suport plat
Marginea de etanșare a suprafeței scaunului asigură o etanșare fără scurgeri printr-o prindere complet metalică. Diametrul interior al orificiului de ieșire al suportului discului de rupere îndeplinește o funcție de susținere și garantează comportamentul optim de deschidere atunci când se atinge presiunea de rupere definită. Șuruburile de preasamblare integrate permit o instalare ușoară și sigură a discului de rupere. Suportul poate fi utilizat pentru o gamă largă de flanșe și diverse clase de presiune.
Avantaje
Preasamblarea discului de rupere pentru o manipulare robustă și sigură, cu un cuplu definit.
Design cu flanșe multiple, potrivit pentru diferite clase de presiune și sisteme de flanșe.
Grad ridicat de etanșeitate prin etanșare complet metalică.
Disponibil într-o gamă largă de materiale.
Designuri pentru diferite intervale de presiune și tipuri de flanșe însoțitoare.
Conexiunile pentru monitorizarea presiunii ansamblului discului sunt opționale.
Suport reutilizabil.
Etanșare metal-metal.
Materiale standard: oțel inoxidabil, 1.4301, 1.4404, 1.4435, 1.4571, 1.4539, hastelloy C, titan, nichel, inconel.
| Typ* | Beschreibung |
|---|---|
| IG-KUB®-PTU | Standard |
| IG-KUB®-PTU-S | -SS | With lateral threaded tap in the outlet part of holder, one (S) or two (SS) taps, BT-SK-KUB® version with integrated cable gland |
| IG-KUB®-PTU-SH | Special height |
| IG-KUB®-PTU-F | -FF | With tongue, single or double-sided |
| IG-KUB®-PTU-N | NN | With groove, single or double-sided |
| IG-KUB®-PTU-FN | With tongue in outlet and groove in inlet |
| IG-KUB®-PTU-NF | With groove in outlet and tongue in inlet |
| IG-KUB®-PTU-V | -VV | With male, single or double-sided |
| IG-KUB®-PTU-R | -RR | With female, single or double-sided |
| IG-KUB®-PTU-RJ | With Ring Type Joint Face, single-sided |
| IG-KUB®-PTU-RJRJ | With Ring Type Joint Face, double-sided |
| IG-KUB®-PTU-T | With lateral blind tap, in BT-SI-KUB® version with NIMU non-invasive signalling unit |
* Other combinations of F= tongue, N= groove, V= male, R= female and RJ=Ring Type Joint Face are possible.
